类型 龙门式影像测量仪
品牌 聚创
型号 JMA-6050CNC,JMA-8060CNC,JMA-12080CNC,JMA-150120CNC
18640816810
产品详情

产品概述

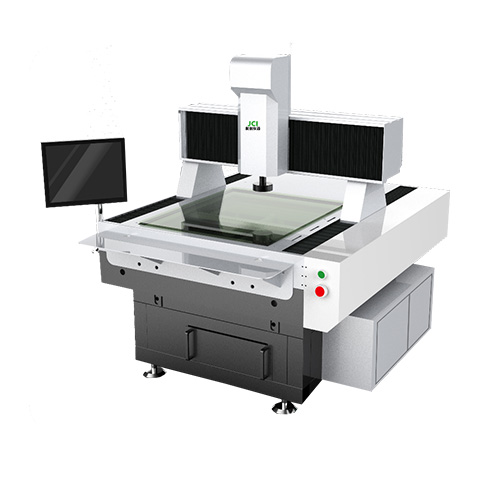

龙门自动测量仪是影像测量仪中大量程的CNC型影像测量仪,可实现高效,准确的大批量工件测量;其测量原理和优点同自动影像测量仪。

仪器特点

1.采用移动桥式结构设计,空间宽阔,适合大尺寸产品测量。

2.采用山东济南青“00”级花岗石底座、横梁,保证机械系统极高的稳定性。

3.台湾高精密研磨级滚珠丝杆和高精密直线导轨,保证仪器极高的机械精度。

4.Y轴日本松下高性能伺服电机,全闭环控制,全自动三轴CNC控制系统,高精度、高速度、高稳定安全地控制平台移动

5.海德汉集团RSF光栅尺,保证与机体一致的热膨胀系数,提升检测精度。

6.程控式4环8区LED环形表面冷光源设计,角度范围广,覆盖被测零件轮廓面更多,测试零件兼容性更强。LED轮廓光平行光路设计,提高透射光,保证测量精度。

7.视频线接头加压处理,长期传输图像稳定、无雪花等异常。

8.简单的编程功能,设置自动测量任务,使批量、重复测量工作更为高效、轻松。

9.配备工业自动化手持式摇杆,更加方便控制与编程操作。

10.功能强大的专业测量软件,完善的测量功能为用户提供了完美的测量解决方案。

11.可实现Z轴非接触式影像精确测高和平面度测量,可加装接触式侧头。

应用领域

     广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。

技术参数

仪器型号

JMA-6050CNC

JMA-8060CNC

JMA-12080CNC

JMA-150120CNC

JMA-200150CNC

测量行程(mm)

600x500x200

800x600x200

1200x800x200

1500x1200x200

2000x1500x200

外观尺寸(mm)

1300x1220x1500

1400x2000x1500

1600x2200x1500

2200x2600x1500

2500x3000x1500

仪器重量(kg)

1350

1800

2100

2500

2800

玻璃承重(kg)

                                                           30

光栅尺分辨率

                                                           1μm

测量精度

                                                 X,Y :(3+L/200)μm,Z:(5+L/200)μm

重复精度

                                                            3μm

电机

                                                      松下伺服电机

测量软件

                                                         YR-CNC

CCD

                                                 工业级高清晰彩色摄像机

镜头

                                                0.7~4.5X高清晰卡位变倍镜头

放大倍率

                                                         34~220X

工作距离

                                                             92mm

表面光源

                                     4环8区程控光源,各分区独立操控,亮度可调

轮廓底光

                                         平行光路设计,无极连续可调LED冷光源

导轨

                                                   台湾制高精密线性导轨

操作方式

                                                         程序控制+摇杆

电源

                                                       220V(AC) 50HZ
